Batteriemessung via Impedanzspektroskopie
Machen Sie sich mit den Möglichkeiten moderner Batterie-Messtechnik vertraut:
  • welche Verfahren zur Batteriezustands-Bestimmung (SoC, SoH) gibt es und was leisten sie?
  • welche Messverfahren sind sinnvoll in Entwicklung, Produktion und Betrieb?
  • was kann die spektrale Impedanzmessung zur Qualität von Batterie-Systemen beitragen?
  • Wir bieten dazu praxisorientierte Schulungen; bitte fragen Sie an.

→ weiterlesen

Professionelle Batterie-Messtechnik via Impedanz-Spektroskopie

Innovative, intelligente und
universelle Batterie-Messtechnik

Die BRS Messtechnik ist Spezialist für Batterie-Messtechnik via Impedanz-Spektroskopie. Mit unseren kompakten ImpedanzBatterietestern können Batterien und Akkumulatoren schnell und wirkungsvoll geprüft werden, unabhängig von der Technologie.

Unsere Geräte sind Universal-Werkzeuge für den professionellen Batterie-Anwender und ermöglichen:

  • Standard-Batterietests (Spannung, Innenwiderstand, Kapazität)
  • Batterie-Analysen (Spektral-Messungen, Ortskurven, Modellierung)
  • Diagnosen (Ladezustand, Alterungszustand, Integrität)
  • Erfassung der Umgebungsbedingungen (Temperatur)

Sie werden eingesetzt im Test von Zellen und Modulen in

  • der Entwicklung für Tauglichkeits-Analysen
  • in der Fertigung zur Qualitätskontrolle in Eingangs- und End-Prüfungen
  • im Bereich Wiederverwendung zur Ermittlung von Alterungstrends
  • im Service zur Batterie-Diagnose (SoC, SoH)

Unser Angebot umfasst:

  • Professionelle Batteriemessgeräte und –Testsysteme (Impedanz-Messung)
  • Entwicklung kundenspezifischer Messtechnik
  • Beratung und Engineering für die Batterie-Messtechnik via Impedanz-Spektroskopie.
Elektroauto an Ladestation
Lithiumbatterien in einem Elektroauto
Akku-Werkzeuge

Besonderheiten unserer Produkte

1. Innovativ

Integrierte Modellierung/ Offline-Analyse

Die integrierte vollautomatische Berechnung der Modellparameter erlaubt eine einfache Bewertung der Spektralmessung. Die Ortskurve (Nyquist Diagramm) wird als Ersatzschaltung nach Randles approximiert mit nur 3 wesentlichen Parametern. Dies erleichtert die Bewertung von Trends, die Analyse von Alterungsvorgängen sowie die Darstellung von AC- und DC-Innenwiderständen.

Integrierte Modellierung/ Offline-Analyse

2. Schnell

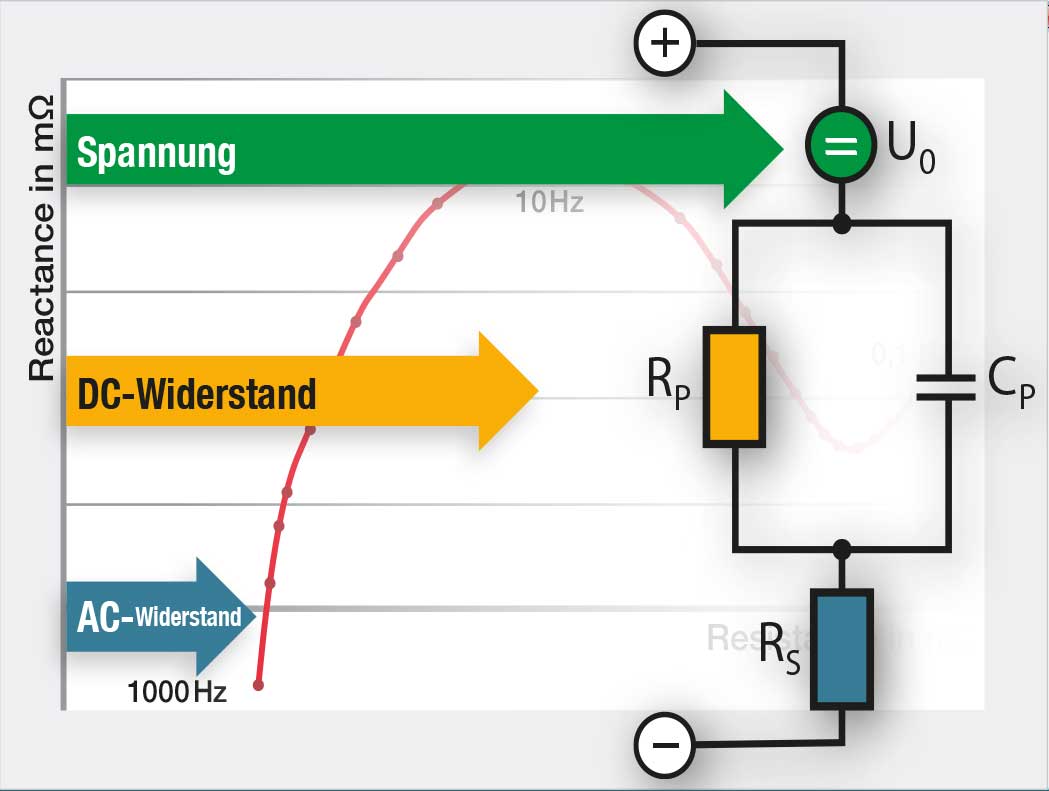

Qualitäts-Aussage mit 3 Parametern in 0,4 Sekunden

Der übliche AC-Test bei 1kHz liefert begrenzte Informationen: Er zeigt nur den Einfluss des Elektrolyten. Bei einer zweiten Frequenz von 10Hz werden auch Effekte der Elektroden sichtbar.

Unser einzigartiger 3-Parameter-Test misst den AC-Innenwiderstand bei 1kHz und den DC-Widerstand bei 10Hz.

Zusammen mit der Batterie-Spannung werden Veränderungen der Batterieeigenschaften, z.B. durch Lagerung oder Alterung, zuverlässiger erkannt.

Messung von 3 Parameter in 0,4 Sekunden

3. Einfach

Intuitive Bedienung

Was bisher nur in teuren Laborgeräten verfügbar war, hat BRS mit der spektralen Impedanz-Messung in kompakten und einfach zu bedienenden Betriebsmessgeräten realisiert.

Die Geräte werden mit einer übersichtlichen PC-Bedienoberfläche gesteuert, die Ergebnisse können im Text- oder CSV-Format exportiert werden.

Für die Verwendung in Produktionsanlagen kann das Messgerät über ein einfaches Kommunikations-Protokoll mit dem Steuerrechner (SPS) verbunden werden.

Impedanz-Messung: Komplexität einfach gemacht

1. Innovativ

Integrierte Modellierung/ Offline-Analyse

Die integrierte vollautomatische Berechnung der Modellparameter erlaubt eine einfache Bewertung der Spektralmessung. Die Ortskurve (Nyquist Diagramm) wird als Ersatzschaltung nach Randles approximiert mit nur 3 wesentlichen Parametern. Dies erleichtert die Bewertung von Trends, die Analyse von Alterungsvorgängen sowie die Darstellung von AC- und DC-Innenwiderständen.

Innovativ: Spektrale Impedanzmessung

2. Schnell

Qualitäts-Aussage mit 3 Parametern in 0,4 Sekunden

Der übliche AC-Test bei 1kHz liefert begrenzte Informationen: Er zeigt nur den Einfluss des Elektrolyten. Bei einer zweiten Frequenz von 10Hz werden auch Effekte der Elektroden sichtbar.

Unser einzigartiger 3-Parameter-Test misst den AC-Innenwiderstand bei 1kHz und den DC-Widerstand bei 10Hz.

Zusammen mit der Batterie-Spannung werden Veränderungen der Batterieeigenschaften, z.B. durch Lagerung oder Alterung, zuverlässiger erkannt.

Batterie Impedanz: 3 Parameter in 0,4 Sekunden

3. Einfach

Intuitive Bedienung

Was bisher nur in teuren Laborgeräten verfügbar war, hat BRS mit der spektralen Impedanz-Messung in kompakten und einfach zu bedienenden Batteriemessgeräten realisiert.

Die Geräte werden mit einer übersichtlichen PC-Bedienoberfläche gesteuert, die Ergebnisse können im Text- oder CSV-Format exportiert werden.

Für die Verwendung in Produktionsanlagen kann das Messgerät über ein einfaches Kommunikations-Protokoll mit dem Steuerrechner (SPS) verbunden werden.

Impedanz-Messung: Komplexität einfach gemacht
